X線関連
インラインX線自動検査装置 FX-355-2
高信頼性で250万画素の高画質を実現したX線透視装置。寸法220×190mm、移動距離110×100mmの電動XYステージ付きで、コンパクト寸法で安全性優先の安心設計。耐久撮影回数は50万回以上で、高感度センサの使用により低いX線量での撮影が可能。PCB、LSI、電子部品、ハーネス、ASSYなどの非破壊検査装置に最適。

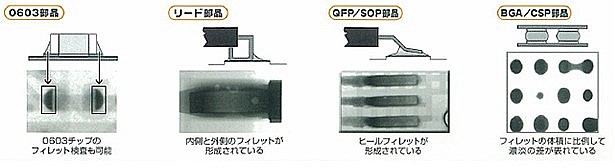

■ X線で検査するはんだフィレット部
X線で検査するはんだフィレット部
型式
型式
FX-355(SMT)
X線管種類
マイクロフォーカス、密閉型
X線管焦点径
5μ
X線管受像部
145万画素イメージ・インテンシファイア（I.I）
ワーク寸法
330×250mm
検査速度
□20mm、0.8sec/視野
検査項目
はんだ有無、はんだ過多過少、ブリッジ、ボール未接続
モニタ
20インチLCD
供給電源
3相 AC200V、3.5kVA
エアー
0.5Mpa
X線漏洩線量
1μSv/h 以下
装置寸法
1150(W)×1200(D)×1650(H)mm
装置重量
1000Kg
オプション
コンベア、ローダー、アンローダー、NGストッカ
・他の製品も多数取り扱っております
